تجهیزات تولید مخازن تحت فشار و پالایشگاهی
وقتی صحبت از صنعت نفت، گاز و پتروشیمی می شود، یک چیز بیشتر از هر چیز دیگری اهمیت دارد: ایمنی. مخازن تحت فشار قلب تپنده خطوط پالایشگاهی هستند و هر اشتباهی در ساخت آنها می تواند عواقب جبران ناپذیری داشته باشد. به همین دلیل است که انتخاب تجهیزات تولید مخازن تحت فشار با کیفیت بالا، نه یک گزینه، بلکه یک ضرورت است.
در ایران، با توجه به گستردگی صنایع پالایشگاهی، پتروشیمی و نیروگاهی، تقاضا برای ماشین آلات و تجهیزات ساخت مخازن تحت فشار همیشه بالا بوده است. اما متاسفانه همیشه کمیابی در تامین تجهیزات استاندارد احساس می شود. بسیاری از کارگاه ها و کارخانه های سازنده مخزن با تجهیزات فرسوده یا غیراستاندارد کار می کنند که این موضوع مستقیماً بر کیفیت محصول نهایی تاثیر می گذارد.
برند کارا یکی از برندهایی است که در حوزه تامین تجهیزات تولید مخازن تحت فشار و ادوات پالایشگاهی فعالیت می کند و تلاش می کند این خلا را پر کند. در این مقاله به صورت کامل و فنی بررسی می کنیم که چه تجهیزاتی برای تولید مخازن تحت فشار نیاز است، هر کدام چه کاربردی دارند و چه نکات فنی را باید در انتخاب آنها در نظر بگیرید.
تجهیزات تولید مخازن تحت فشار چیست و چرا اهمیت دارد؟
مخازن تحت فشار (Pressure Vessels) ظروف بسته ای هستند که برای نگهداری گاز یا مایعات در فشار بالاتر یا پایین تر از فشار اتمسفر طراحی می شوند. این مخازن در صنایع مختلف از جمله پالایشگاه ها، پتروشیمی ها، نیروگاه ها، صنایع غذایی و دارویی کاربرد دارند.
ساخت این مخازن یک فرآیند دقیق مهندسی است که به ماشین آلات تخصصی نیاز دارد. از برشکاری اولیه ورق تا جوشکاری نهایی و آزمون های کنترل کیفیت، هر مرحله به تجهیزات ویژه ای نیاز دارد. اگر هر یک از این تجهیزات ضعیف یا نامناسب باشد، ساختار مخزن دچار مشکل می شود و ایمنی به خطر می افتد.
استانداردهای بین المللی مثل ASME Section VIII، EN 13445 و PD 5500 الزامات دقیقی را برای ساخت مخازن تحت فشار تعریف کرده اند. رعایت این استانداردها بدون داشتن تجهیزات مناسب عملاً غیرممکن است.
دسته بندی اصلی تجهیزات ساخت مخازن تحت فشار:
برشکاری و آماده سازی ورق:
اولین مرحله در ساخت هر مخزن تحت فشار، برشکاری و آماده سازی مواد اولیه است. ورق های فولادی که معمولاً از جنس کربن استیل، استنلس استیل یا آلیاژهای خاص هستند باید با دقت بالا بریده و آماده شوند.
دستگاه های برش پلاسما و لیزر: این دستگاه ها امکان برش دقیق ورق های ضخیم را فراهم می کنند. برش پلاسما برای ضخامت های بالا مناسب تر است و سرعت بیشتری دارد. برش لیزر دقت بیشتری ارائه می دهد اما برای ورق های خیلی ضخیم محدودیت دارد.
دستگاه برش اکسی استیلن (گاز): هنوز هم در کارگاه های ایرانی بسیار رایج است. برای ورق های ضخیم فولاد کربنی کاملاً موثر است و هزینه اولیه پایین تری دارد.
پرس های خمکاری (Bending Press / Press Brake): بعد از برش، ورق ها باید به شکل مورد نظر خم شوند. پرس های هیدرولیک با ظرفیت های مختلف از ۱۰۰ تن تا بالای ۱۰۰۰ تن برای این کار استفاده می شوند. دقت زاویه خم از اهمیت بالایی برخوردار است.
رول کاری و شکل دهی پوسته مخزن:
دستگاه رول سه و چهار غلتکی:
شاید مهم ترین دستگاه در خط تولید مخازن تحت فشار، ماشین رول کاری ورق باشد. این دستگاه ها ورق های تخت را به شکل استوانه ای (پوسته مخزن) تبدیل می کنند.
رول های سه غلتکی (Three Roll Bending Machine) ساده تر و ارزان تر هستند اما در رول کردن لبه های ورق محدودیت دارند. رول های چهار غلتکی (Four Roll Bending Machine) این مشکل را حل کرده اند و دقت بالاتری ارائه می دهند. برای ساخت مخازن تحت فشار با ضخامت بالا، معمولاً رول های چهار غلتکی ترجیح داده می شوند.
ظرفیت رول کاری بر اساس ضخامت ورق و قطر مخزن انتخاب می شود. مثلاً برای ساخت مخازن با قطر ۲ متر و ضخامت ورق ۳۰ میلیمتر، به رول هایی با توان هیدرولیک بسیار بالا نیاز است.
دستگاه های فرم دهی کله گی (Dish End Forming)
بخش انتهایی مخازن که به آن Head یا کله گی می گویند، باید به شکل های خاصی (نیمکره، بیضوی، توریسفریکال) تولید شود. این کار با پرس های هیدرولیک مخصوص یا دستگاه های اسپینینگ (Spinning Machine) انجام می شود.
تجهیزات جوشکاری مخازن تحت فشار:
جوشکاری حساس ترین و مهم ترین بخش در تولید مخازن پالایشگاهی است. اتصالات جوشی باید ۱۰۰ درصد با استانداردهای ASME یا EN مطابقت داشته باشند.

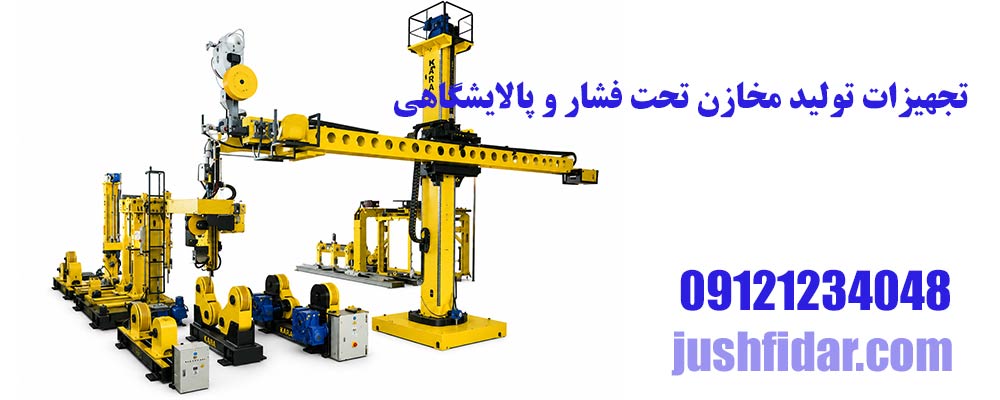

دستگاه جوش زیر پودری (SAW – Submerged Arc Welding): برای جوشکاری درزهای طولی و دوار مخازن استفاده می شود. این روش سرعت بالا، نفوذ عمیق و کیفیت عالی دارد. اکثر مخازن صنعتی بزرگ با این روش جوشکاری می شوند.
دستگاه جوش MIG/MAG: این نوع از دستگاه جوش برای اتصالات ثانویه، نازل ها و فلنج ها بسیار کاربردی است. دستگاه های نیمه اتوماتیک و اتوماتیک کیفیت بهتری نسبت به دستی ارائه می دهند.
دستگاه جوش TIG: برای جوشکاری پاس اول (Root Pass) و مواد حساس مثل استنلس استیل و آلیاژهای نیکل دار استفاده می شود. کیفیت بسیار بالا اما سرعت کمتری دارد.

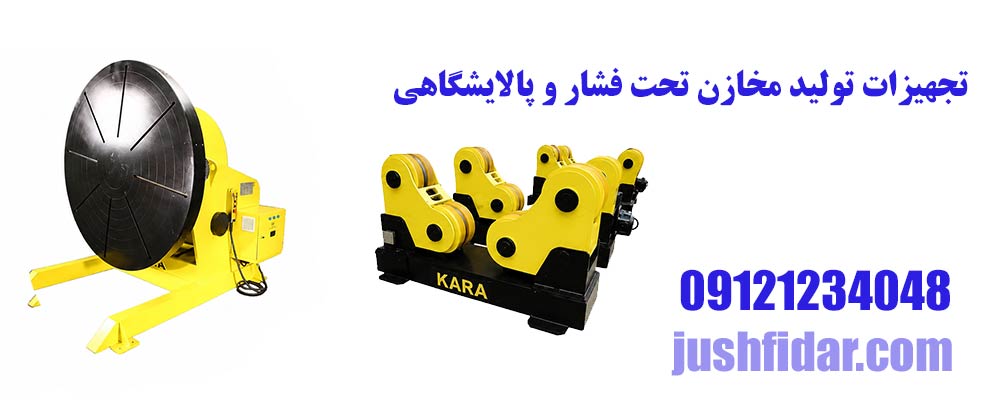

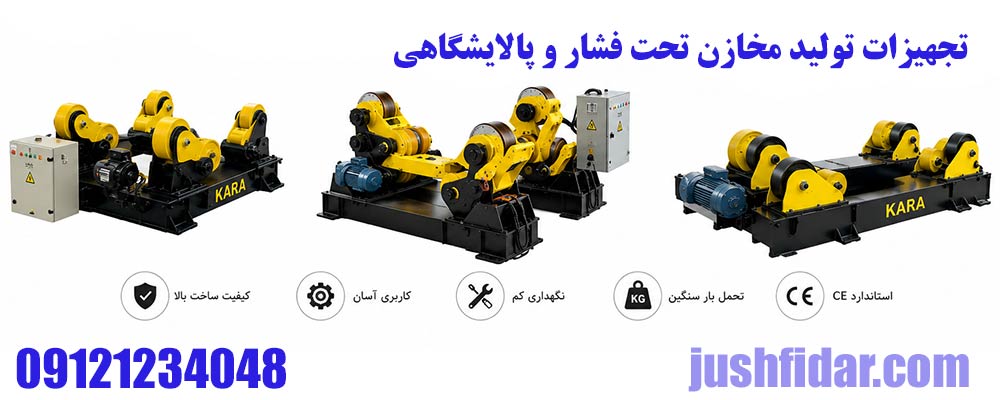

پوزیشنر و رتاتور (Positioner & Rotator): پوزیشنرها و رتاتور، مخزن را در حین جوشکاری می چرخانند تا جوشکار بتواند همیشه در بهترین موقعیت کار کند. این کار کیفیت جوش را به طور قابل توجهی افزایش می دهد و خستگی جوشکار را کاهش می دهد.
تجهیزات عملیات حرارتی (Heat Treatment):
بعد از جوشکاری، اکثر مخازن تحت فشار نیاز به عملیات حرارتی پس از جوش (PWHT – Post Weld Heat Treatment) دارند. این فرآیند تنش های پسماند جوش را کاهش می دهد و ریزساختار فلز را بهبود می بخشد.
کوره های عملیات حرارتی: کوره های گازی یا الکتریکی با کنترل دقیق دما برای این کار استفاده می شوند. برای مخازن بزرگ که داخل کوره جا نمی شوند، از المان های حرارتی انعطاف پذیر (Flexible Heating Elements) روی سطح مخزن استفاده می شود.
تجهیزات کنترل کیفیت و آزمون غیرمخرب (NDT):
هیچ مخزن تحت فشاری بدون انجام آزمون های کنترل کیفیت نمی تواند وارد سرویس شود. این آزمون ها به دو دسته مخرب و غیرمخرب تقسیم می شوند.
دستگاه رادیوگرافی (RT): با استفاده از اشعه X یا گاما، عیوب داخلی جوش را شناسایی می کند. برای جوش های کلاس ۱ الزامی است.
دستگاه آلتراسونیک (UT): جایگزین مدرن رادیوگرافی که بدون تشعشع کار می کند و می تواند موقعیت دقیق عیب را مشخص کند. دستگاه های Phased Array UT دقت بیشتری دارند.
دستگاه ذرات مغناطیسی (MT) و مایع نافذ (PT): برای شناسایی ترک های سطحی جوش استفاده می شود. ساده تر اما محدود به عیوب سطحی هستند.
تجهیزات هیدروستاتیک تست (Hydro Test): در مرحله نهایی، مخزن با آب تحت فشار آزمون می شود. این فشار معمولاً ۱.۵ برابر فشار طراحی مخزن است. پمپ های پرفشار و سیستم های کنترل فشار دقیق برای این کار لازم است.
جدول مقایسه تجهیزات اصلی تولید مخازن تحت فشار:
| تجهیزات | کاربرد اصلی | محدوده کاری | استاندارد مرتبط |
|---|---|---|---|
| رول چهار غلتکی | فرمدهی پوسته استوانهای | تا ضخامت ۱۰۰ mm | ASME Sec. VIII |
| پرس هیدرولیک | خمکاری و فرم کلهگی | ۱۰۰ تا ۲۰۰۰ تن | EN 13445 |
| دستگاه جوش زیر پودری SAW | جوشکاری درز طولی و دوار | جریان تا ۱۲۰۰ آمپر | AWS D1.1 |
| کوره PWHT | تنشزدایی بعد از جوش | ۵۵۰ تا ۷۵۰ درجه سانتیگراد | ASME Sec. IX |
| دستگاه Phased Array UT | آزمون غیرمخرب جوش | ضخامت ۶ تا ۲۰۰ mm | ASME Sec. V |
| پمپ هیدروتست | آزمون تحمل فشار | فشار تا ۱۵۰۰ bar | ASME UG-99 |
| پوزیشنر جوشکاری | چرخش مخزن در حین جوش | ظرفیت تا ۱۰۰ تن | – |
| دستگاه برش پلاسما | برش ورقهای ضخیم | تا ضخامت ۱۲۰ mm | – |
نکات فنی مهم در انتخاب تجهیزات پالایشگاهی:
توجه به گرید مواد:
مخازن پالایشگاهی اغلب با مواد خاصی مثل P91، P22، 304L، 316L و Inconel ساخته می شوند. تجهیزات جوشکاری و برشکاری شما باید قابلیت کار با این مواد را داشته باشند. مثلاً جوشکاری P91 نیاز به پیش گرم (Preheat) دقیق دارد و دستگاه شما باید این امکان را فراهم کند.
اهمیت کالیبراسیون تجهیزات:
تمام دستگاه های اندازه گیری، آزمون و کنترل باید دارای گواهینامه کالیبراسیون معتبر باشند. بازرسان ASME و بازرسان ثالث این موضوع را به دقت بررسی می کنند. خرید تجهیزاتی که امکان کالیبراسیون آسان دارند یک مزیت مهم است.
ظرفیت و فضای کارگاه:
قبل از خرید هر تجهیزات، حتماً ظرفیت کارگاه، سقف مجاز بار جرثقیل و فضای مانور را محاسبه کنید. یک رول ۴ غلتکی بزرگ ممکن است ۵۰ تن وزن داشته باشد و نیاز به فونداسیون ویژه داشته باشد.
سیستم های اتوماسیون:
امروزه دستگاه های جوشکاری اتوماتیک و CNC در خط تولید مخازن تحت فشار بسیار رایج شده اند. این سیستم ها کیفیت جوش را یکنواخت نگه می دارند، سرعت تولید را بالا می برند و وابستگی به مهارت جوشکار را کاهش می دهند. اگر تولید انبوه دارید، سرمایه گذاری روی اتوماسیون قطعاً توجیه اقتصادی دارد.
چرا تجهیزات کارا انتخاب مناسبی است؟
برند کارا با تمرکز بر نیازهای واقعی صنعت ساخت مخازن تحت فشار در ایران، تجهیزاتی ارائه می دهد که هم با استانداردهای بین المللی مطابقت دارند و هم با شرایط صنعت داخلی سازگار هستند. این موضوع در انتخاب تجهیزات اهمیت زیادی دارد چون بسیاری از تجهیزات وارداتی بدون پشتیبانی فنی مناسب در ایران عرضه می شوند.
خدمات پس از فروش، آموزش اپراتور، تامین قطعات یدکی و پشتیبانی فنی از مهم ترین مواردی هستند که در کنار قیمت تجهیزات باید در نظر گرفته شوند. یک دستگاه رول کاری که بماند و قطعه یدکی برایش پیدا نشود، سرمایه گذاری بدی است.
محصولات کارا شامل طیف گسترده ای از ماشین آلات رول کاری، تجهیزات جوشکاری صنعتی، پرس های هیدرولیک و تجهیزات آزمون و کنترل کیفیت می شود که می توانند یک خط تولید کامل مخازن تحت فشار را تجهیز کنند.
راهنمای خرید تجهیزات تولید مخازن تحت فشار:
اگر می خواهید تجهیزات مناسب را انتخاب کنید، این مراحل را دنبال کنید:
- مرحله اول: نوع و سایز مخازنی که می خواهید بسازید را مشخص کنید. قطر، ضخامت، جنس مواد و استاندارد طراحی.
- مرحله دوم: ظرفیت تولید موردنیاز (تعداد مخزن در ماه) را محاسبه کنید تا بدانید به چه سطحی از اتوماسیون نیاز دارید.
- مرحله سوم: فضای کارگاه، زیرساخت های برق و گاز و ظرفیت جرثقیل را بررسی کنید.
- مرحله چهارم: با یک مشاور فنی متخصص مشورت کنید. هزینه مشاوره در مقایسه با هزینه خرید اشتباه تجهیزات بسیار ناچیز است.
- مرحله پنجم: از تامین کننده بخواهید رفرانس مشتریان قبلی را ارائه دهد و در صورت امکان از کارخانه های استفاده کننده بازدید کنید.
نتیجه گیری:
صنعت ساخت مخازن تحت فشار و تجهیزات پالایشگاهی یکی از حساس ترین و تخصصی ترین حوزه های صنعت سنگین است. هر خطا در این حوزه می تواند ایمنی جانی و مالی را به خطر بیندازد. به همین دلیل انتخاب تجهیزات تولید مخازن تحت فشار باید با دانش فنی کافی و از منابع معتبر انجام شود.
از رول کاری ورق و جوشکاری زیر پودری گرفته تا عملیات حرارتی و آزمون های غیرمخرب، هر مرحله نیاز به تجهیزات تخصصی دارد. برند کارا با ارائه این تجهیزات و پشتیبانی فنی مناسب، می تواند همراه مناسبی برای کارگاه ها و کارخانه های سازنده مخزن باشد.
اگر می خواهید خط تولید خود را ارتقا دهید یا یک کارگاه جدید راه اندازی کنید، با کارشناسان ما تماس بگیرید تا بر اساس نیاز خاص شما بهترین ترکیب تجهیزاتی را پیشنهاد دهیم.
